上海金泰SZ80-35多功能钻机应用再获拓展
www.6300.net   2017-06-05  中国工程机械信息网

  今年“两会”政府工作报告首次出现“粤港澳湾区战略规划”的表述,“湾区”建设上升为国家战略。已先行崛起的深圳后海地处湾区核心腹地,占尽“中国湾区”发展之先机,凭借多维立体资源及点石成金之魔力,吸引了腾讯、阿里巴巴、中海油、华润、恒大、联想、大成基金、阳光保险等60多家国内最顶尖的企业总部进驻,一幢幢总部大厦拔地而起,后海已然呈现出新的财富云集之势。在建的深圳工商银行大厦(工行深圳总部大厦)就身处其中。

  由中建三局承建的深圳工商银行大厦工程位于深圳市南山区海德三路,总建筑面积约84000㎡,大厦高度180m,4层地下室。建筑基坑面积约5010㎡,基坑周长285m,开挖深度约20m。

  地勘报告揭示,场地内地层主要由人工填土层、有机质黏土、砾质黏性土和粗粒花岗岩等岩化物质组成。工程基坑支护采用一种新型的咬合灌注桩方式,其中直径1.2m咬合桩289根,直径1m咬合桩66根,基坑支护咬合桩共计355根。(具体桩型及分布如下图所示)

上海金泰SZ80-35多功能钻机应用再获拓展

  Ⅰ段与Ⅱ段为直径1.2m、桩长27.3~33.3m,采用金泰SZ80-35全套管钻机施工。Ⅲ 段为1m的咬合桩,最大桩长不超过13m,采用旋挖硬咬合工艺。

  在走访工地时了解到,原基坑围护的机械选项为搓管机+旋挖机配套组合,并非SZ80-35全套管钻机。方案评审时大家普遍认为在该项目工况条件下采用搓管机+旋挖组合方案会发生诸多不利影响:一是搓管机的每节套管为6米,在施工过程中要多次加接套管,每次加接套管后还需复核垂直度,成孔效率较低;二是繁琐的操作程序可能对支护桩的成桩质量和咬合度造成不利影响;三是场地内工作面原已局促,堆放搓管机套管占用场地较大,也会增加施工布局难度。

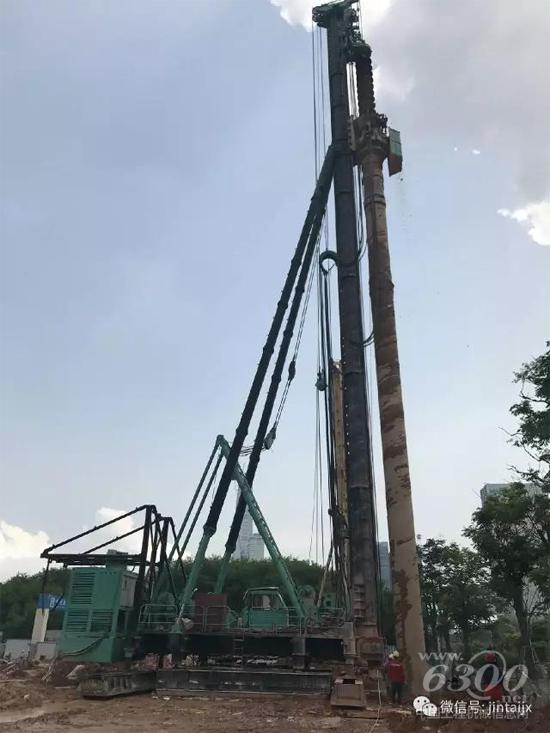

施工现场

  目部结合该工程基坑支护设计方案和地勘土层报告,经反复论证和几次试桩,最终决定选用在此工况下具备更好施工性能的新型桩基机械——SZ80-35多功能钻机。在施工方案的终审稿中是这样描述这台机械的:

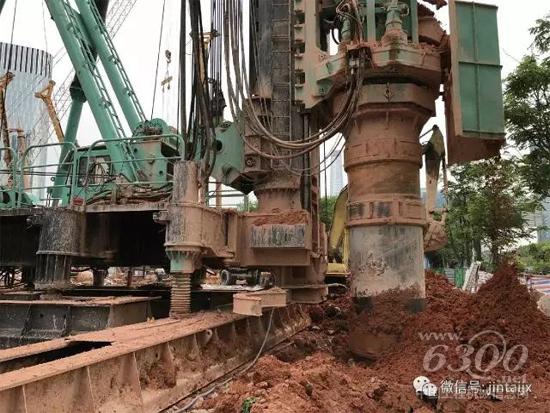

  1、SZ80-35多功能钻机是上海金泰工程机械有限公司自主研发制造的新型全套管多功能钻机,主机选用电液步履桩架,接地比压低,立柱三点支撑结构,整机稳定性极强;

  2、双动力头配置,两个动力头分别驱动套管的下钻/起拔和钻杆钻进,套管动力头输出扭矩为650KN.m,钻杆动力头扭矩为360KN.m,强大的驱动力和全套管工艺结合,能够适应流沙层、卵砾石层、喀斯特地层、岩石层等各类复杂地质条件,保证施工效率。

  3、套管和钻杆均为整节设计,螺旋钻杆一钻到底,大大节省了因加接套管和钻杆的人力及时间成本;

  4、该设备成孔的孔径、孔壁规整,桩孔垂直精度高,施工过程中无需泥浆护壁,无泥浆排放,符合绿色施工的要求。

  项目部的一位工程师进一步介绍:“钻孔灌注咬合桩”是一种新型的建筑基坑支护结构,该工艺以其桩与桩相互咬合并连续成墙的形态而命名。深圳工商银行大厦工程邻近地铁十一号线,后海站的四号出口与该工地仅一路之隔,基坑围护之所以采用咬合桩方式,除了能够满足基坑承载及围护设计要求以外,还要最大限度的保护周边地铁及站点桩基础的安全,同时,咬合桩支护工艺与地下连续墙成槽工艺相比,在施工成本方面也有明显的优势。

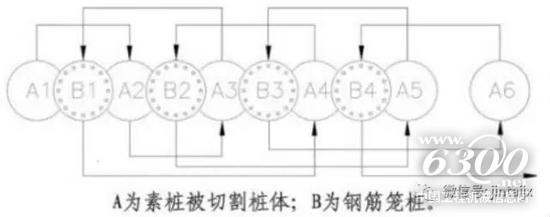

  全套管咬合桩施工的跳桩方式并不是简单的“进一退一”渐进模式,而是采取连续跳桩方式,这样可以合理利用素砼的缓凝时间,在保证成桩质量的同时,又能提高施工效率。一般情况下,全套管钻进连续跳桩的施工顺序为A1→A2→A3→B1→A4→B2→A5→B3→A6→B4……(如下图所示)。

如图所示

  实践证明,在钢筋笼加工和混凝土供应及时的情况下,SZ80-35能够保证每天有效成桩数达到7根,在此前提下,还可以适当增加连续跳桩次数,施工顺序可调整为:A1→A2→A3→A4→B1→A5→B2→A6→B3……。

深圳后海高效完成咬合桩基坑支护

  截止发稿时,由SZ80-35施工的289根1.2m咬合桩已如期完成。据项目部反馈,采用双动力头、全套管钻进工艺高效完成咬合桩施工,在深圳乃至广东地区尚属首例,SZ80-35在后海地标建筑——深圳工商银行大厦的成功应用起到了很好的示范效应,必将在湾区未来的建设中展现更大的作为。
