日前，一台上海金泰SZ80-35全套管钻机现身由中建三局承建的深圳工商银行大厦桩基工程现场，这台全新的SZ8-35全套管钻机开始首次尝试以“咬合桩”工艺进行基坑围护施工。

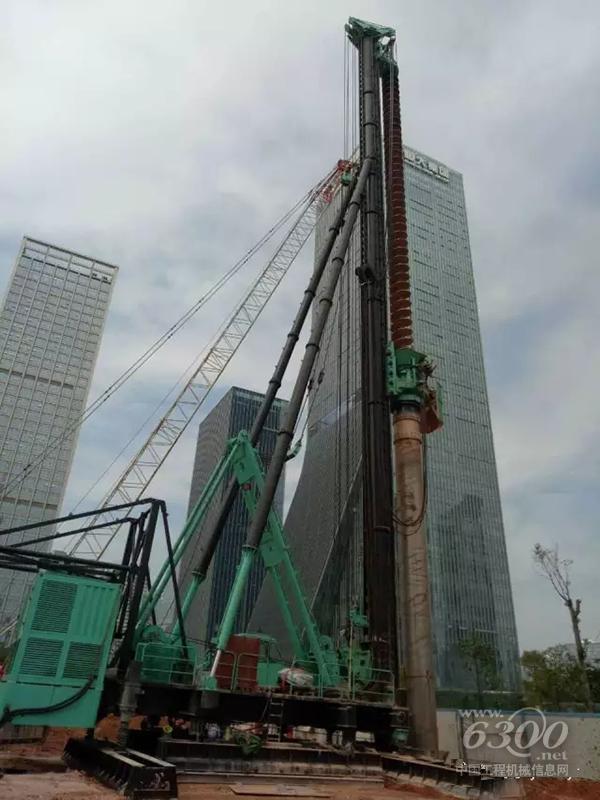

上海金泰SZ80-35全套管钻机

　　“钻孔咬合桩”作为一种新型的建筑基坑围护结构，在国内部分城市已取得了成功的经验。“钻孔咬合桩”以其桩与桩相互咬合并连续成墙的形态而命名。采用该种桩型实施基坑围护具有对环境影响小、质量可靠且造价低等优点，因而具有一定的推广价值。

　　施工资料显示，该工段地质结构以回填土、砂质粘土和泥岩为主，其中回填层中夹杂粒径大小不等的碎石；现场设备负责人杨工介绍，由SZ80-35施工的“咬合桩”桩径为1.2米，桩深为33.5米，这样的地层和桩型与SZ80-35钻机极为契合，单桩成孔时间约为120分钟，用户对这样的施工效率颇为满意。

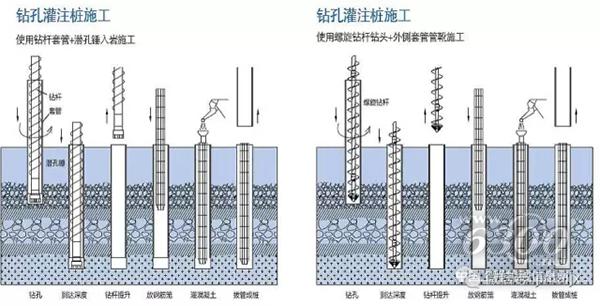

钻孔灌注桩施工

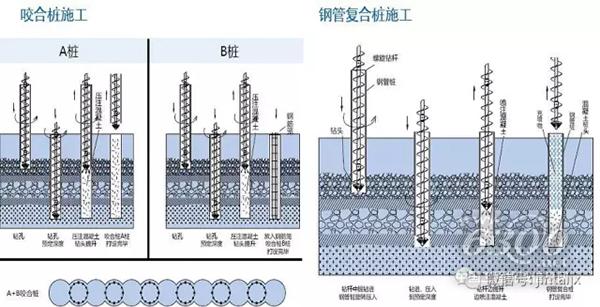

咬合桩施工、钢管复合桩施工

　　SZ80-35全套管钻机是上海金泰系列产品中最具多功能性特点的产品之一，具有如下特点：

　　1、 主机采用电液动力源，总功率达440KW，动力头和卷扬机组采用独立的电机驱动；

　　2、底盘为液压步履结构，接地比压低，立柱为三支点支撑结构，稳定性高；

　　3、拥有两组动力头，上动力头驱动钻杆，扭矩36吨米（安装回转接头可用于输送压缩空气或混凝土）；下动力头驱动套管，扭矩60吨米，两组动力头分别驱动，以强劲的扭矩提供强大的钻进能力；

　　4、具有四组全液压驱动的卷扬机，主卷扬具有随动功能；

　　5、立柱内部采用“X”加强结构，同时900x100mm的矩形导轨可提供125吨的提升力，并满足强大扭矩的传递；

　　6、在操控系统方面，安装了多种电液参数监测及各工作部件的检测装置，所有的操作均由手柄配合相应的按钮即可完成，简单便捷；

　　7、在实际应用中，SZ80-35主机可根据地质状况和工法需要，配置长螺旋、潜孔锤、液压锤、多轴钻孔机以及铣削搅拌钻机等多种装置，以实现设备的多功能拓展；

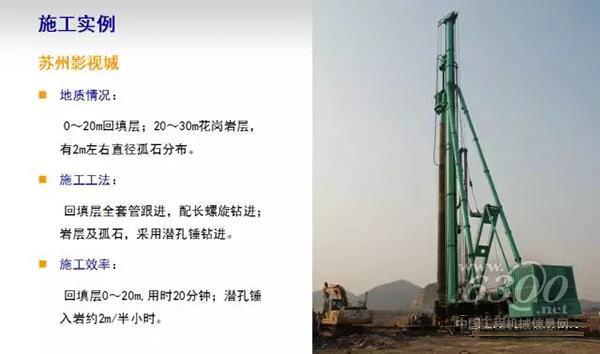

苏州影视城市施工实例

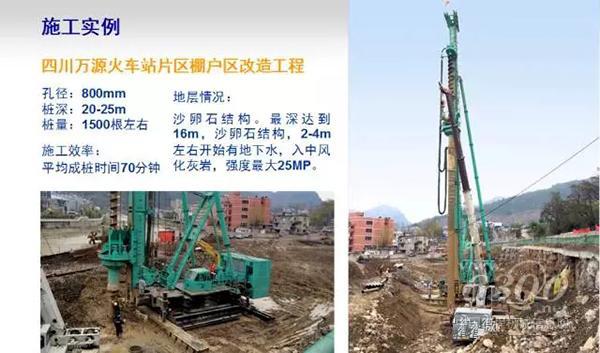

四川万源火车站棚户片区棚户区改造工程施工实例

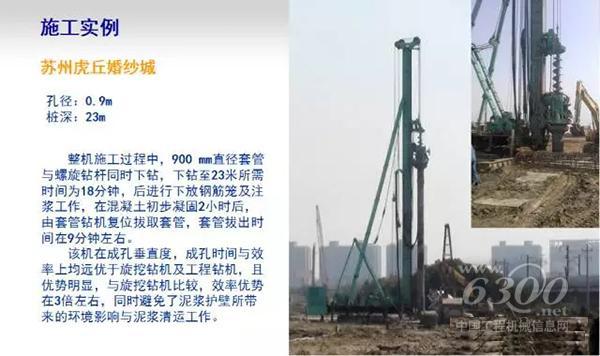

苏州虎丘婚纱城施工实例

　　早在去年6月“上海沿江通道越江隧道项目”中，承建单位采用上海金泰SZ80-35全套管钻机进行抗拔桩施工，成功实现了软土地质条件下无泥浆施工，并顺利通过了上海建工集团、上海隧道股份有限公司、上海市基础工程集团等部门评审和验收，为在江浙沪等地区的灌注桩实现无泥浆化施工提供了一种新的可能。此次成功实现咬合桩施工，又将进一步拓展SZ80-35的应用领域。

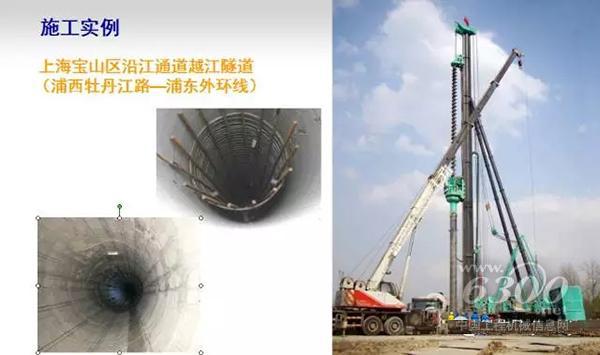

上海沿江通道越江隧道项目施工实例
